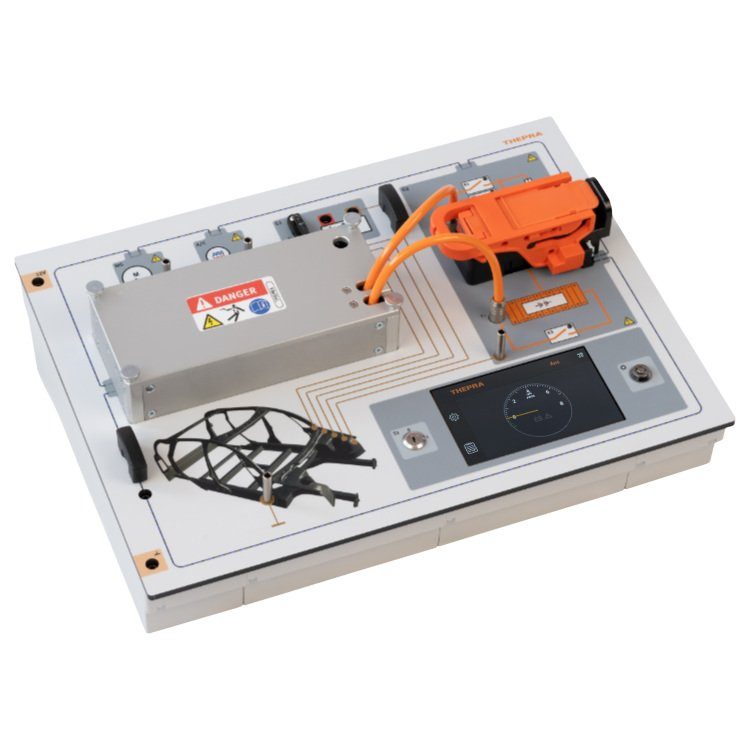

Innovativer Labor-Trainer zur Sicherheit im Umgang mit HV-Fahrzeugen. Mit diesem flexiblen System trainieren Sie gefahrlos verschiedene Herstellermethoden der Freischaltung. Zusätzlich sind Isolationsprüfung und Potentialausgleichsmessungen mit Werkstattmessgeräten möglich. Original Wartungsstecker, 5 Zoll Touchscreen-Display zur Steuerung und Anzeige aller Informationen, Fehlerschaltung mit zahlreichen Arbeitsaufträgen. Verwendung mit echten 202 V (bei unter 10mA) oder 40 V Kleinspannung. Laborplatte im Pultgehäuse zur Verwendung auf dem Tisch liegend oder in DIN A4 Tragrahmen. Detaillierte Dokumentation und umfangreiche Arbeitsblätter für Lehrer und Schüler.


Im Überblick

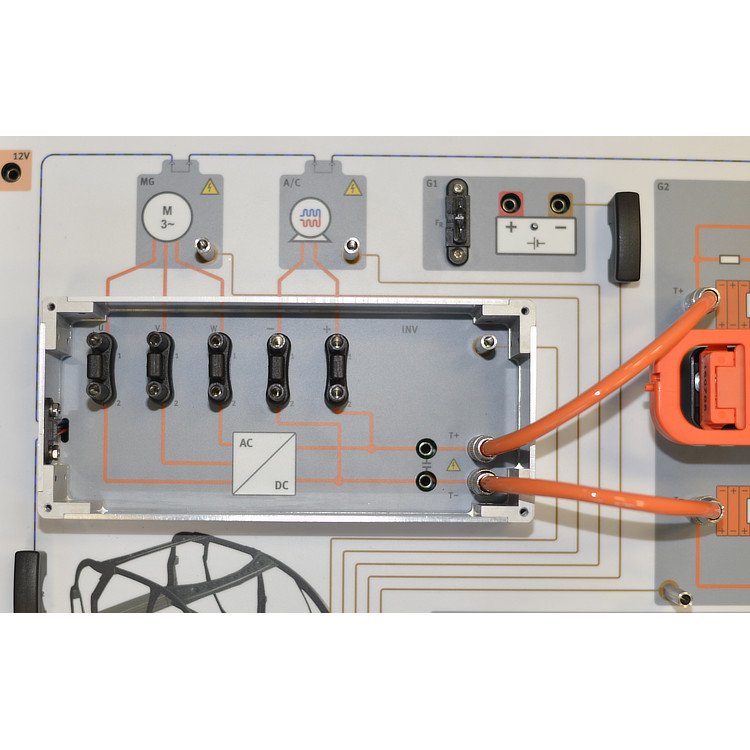

•   Übersichtliche Darstellung der Komponenten und Schaltung mit farbigem Aufdruck

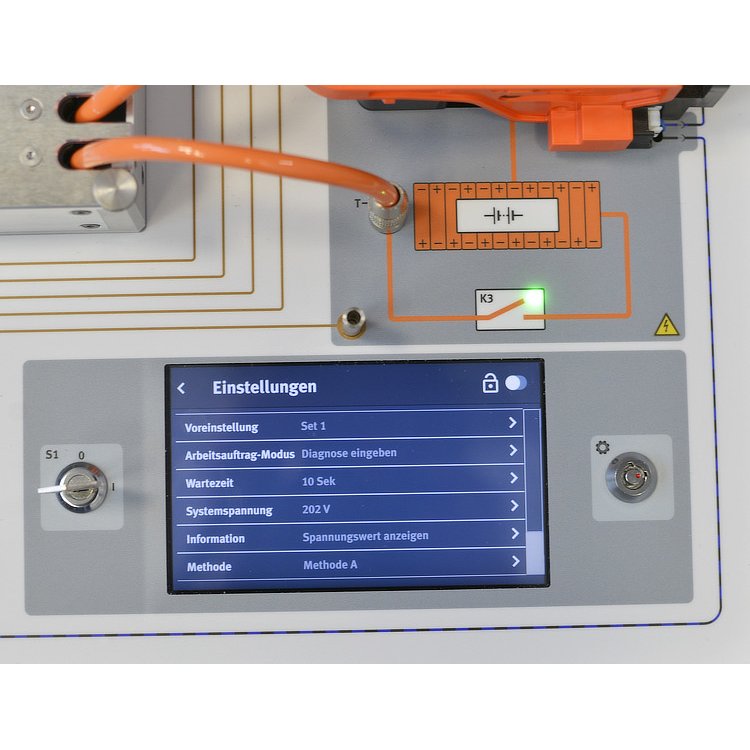

•   5 Zoll Touchscreen-Display zur Steuerung und Anzeige aller Informationen, mehrsprachig

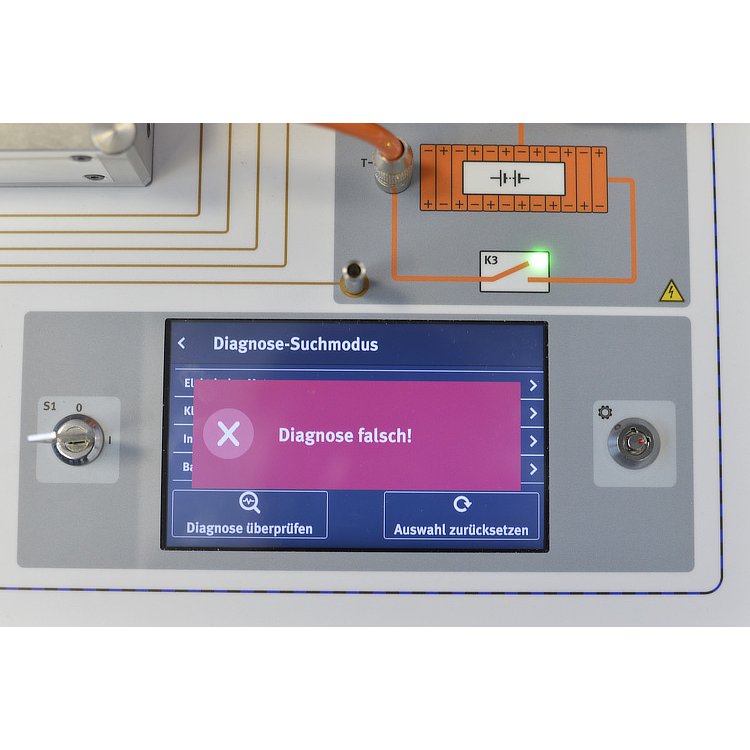

•   Fehlerschaltung mit 10 praxisnahen Arbeitsaufträgen. Diagnosemodus zur Fehlersuche.
•   Isolationsprüfung: Motor U V W, Klima A/C + -, Batterie HV + - (Leitung orange mit Schirmung, eine zusätzliche Leitung zur Fehlersimulation)
•   Potentialausgleichsmessungen an allen Einzel-Komponenten
•   Spezieller Modus zur Messung des PWM Inverter-Ausgangssignals unter Spannung
•   Verwendung mit echten 202 V (unter 10mA) oder 40 V Kleinspannung
•   Original Wartungsstecker, Sockel abschließbar mit Vorhängeschloss, Pilotlinie messbar
•  didaktisch aufbereitete Unterlagen mit Aufgaben und Arbeitsblättern sowie den zugehörigen Lösungen

Lerninhalte

•   Sicherheitsregeln anwenden: Freischalten (verschiedene Methoden), gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Arbeitsschritte protokollieren
•   Durchführen von Isolationsprüfungen und Potentialausgleichsmessungen mit Werkstattmessgeräten
•   Fehlersuche und Diagnose

Ausstattung

•   Labor-Trainer im Pultgehäuse zur Verwendung auf dem Tisch oder im DIN-A4 Tragrahmen
•   5 Zoll Touchscreen-Display mit mehrsprachiger Steuerungssoftware, 2 x Schlüsselschalter, Original Wartungsstecker
•   5 x Massekontaktpunkte für Potentialausgleich, 2 x Buchsen zur Stromversorgung mit 12 VDC
•   23 x Anschlussbuchsen zum Messen, davon 7 x mit Brückenstecker
•   3 x HV-Leitung orange mit Schirmung, eine davon mit defekt
