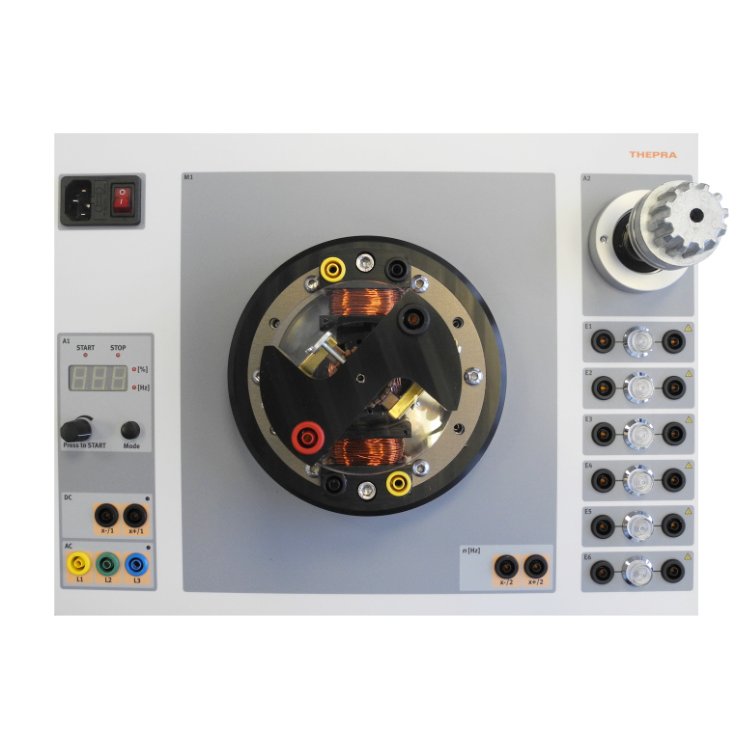

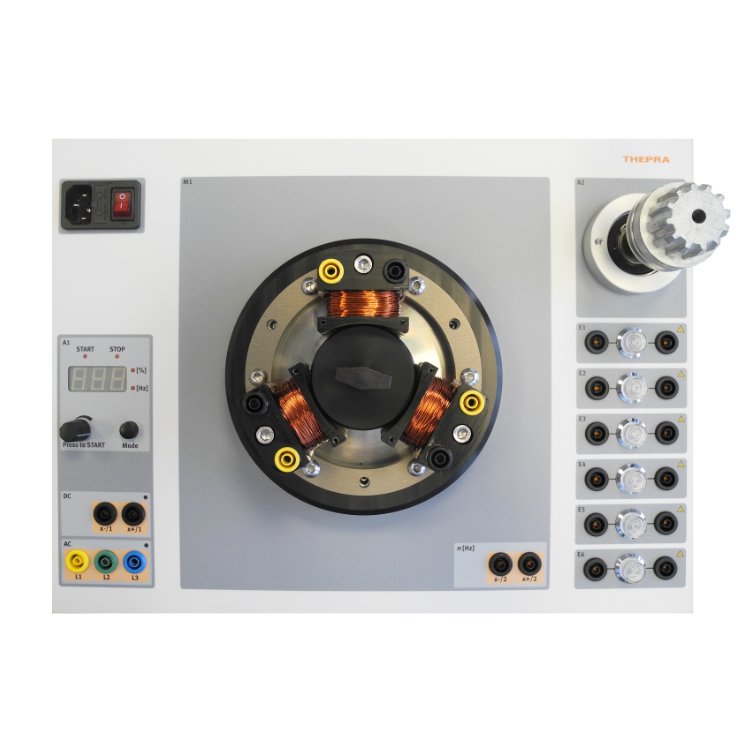

Innovativer Labor-Trainer zur praxisnahen Vermittlung von Grundlagen elektrischer Maschinen.
Die in der Kfz-Technik relevanten Bauarten elektrischer Motoren und Generatoren werden realitätsnah aufgebaut, in ihrer Funktion verständlich erklärt und übersichtlich dargestellt. Dadurch erhalten Lernende einen direkten Bezug zur praktischen Anwendung im Fahrzeugbereich.


Im Überblick

Merkmale

•  Demonstration der Funktionsweise folgender elektrischer Motortypen:

  - Permanentmagnet-Motor
  - Reihenschlussmotor
  - Asynchroner Käfigläufer-Motor
  - Synchron-Drehstrom-Motor
•  Alle Betriebswerte im Kleinspannungsbereich von < 24V
•  Antriebseinheit zur Ansteuerung aller Motortypen mit Anzeige und Drehregler
•  didaktisch aufbereitete Unterlagen mit Aufgaben und Arbeitsblättern sowie den zugehörigen Lösungen

Lerninhalte

• Unterschiedliche Elektromotoren identifizieren
•  Komponeneten von Elektromotoren identifizieren
•  Die Arbeitsweise verschiedener Elektromotoren erklären
•  Messen und Beurteilen von elektrischen Größen und Signalen

Ausstattung

• Antriebseinheit mit Aufnahmeflansch und Welle für den Aufbau der Motortypen
•  Welle mit Kupplung für Riementrieb für externen Antrieb - Bohrmaschine mit Anschlussadapter enthalten - ermöglicht Generator-Funktion
•  Drehzahlsensor integriert, alle elektrischen Anschlüsse als 4mm Sicherheitsbuchsen, 6 x Lampen als Lasteinheit
•  Komponenten im Aufbewahrungskoffer:

  - 3 x Spule mit Polschuh und 4mm Anschlüssen
  - 2 x Permanent-Magnet mit Polschuh, rot und grün
  - Rotor mit Permanentmagnet, rot und grün
  - Rotor mit Elektromagnet
  - Kurzschlussanker
  - Zentrierring als Montagehilfe
  - Kohlenbürstenhalter transparent mit 4mm Anschlüssen
  - Antriebsriemen und Steckschlüssel
  - Mess- und Anschlussleitungen
