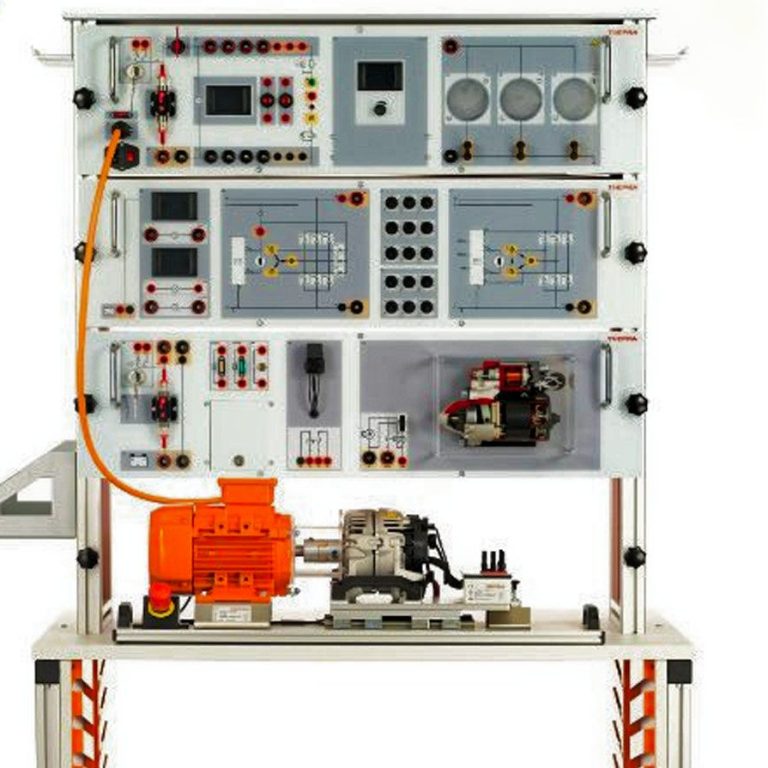

Modulares Trainingssystem für Generator- und Startertechnik im Kfz-Bereich

Mit diesem modular aufgebauten Trainingssystem können originale Kfz-Generatoren praxisnah betrieben und untersucht werden. Das System unterstützt den Betrieb von Generatoren mit drei unterschiedlichen Regler-Typen und ermöglicht eine realitätsnahe Analyse verschiedenster Betriebs- und Fehlersituationen.

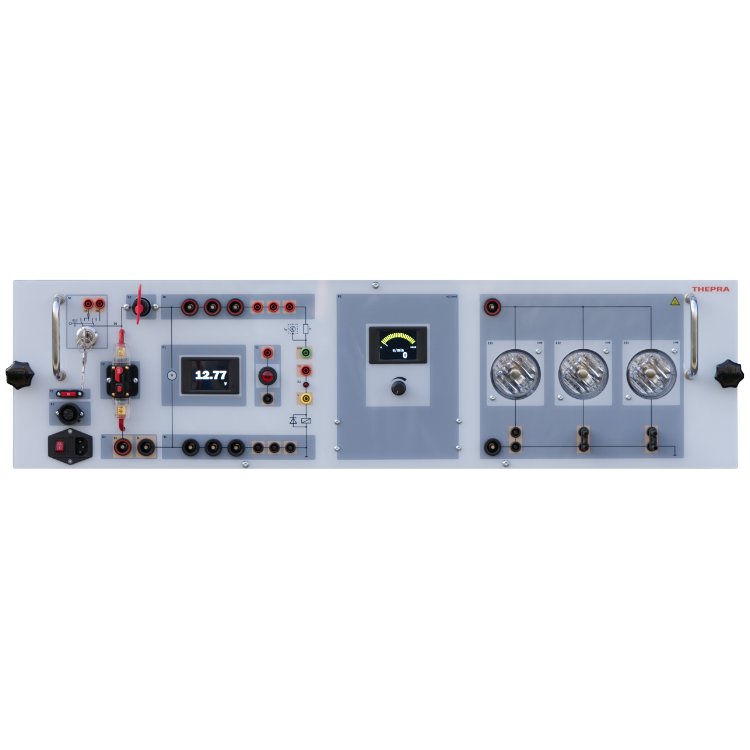

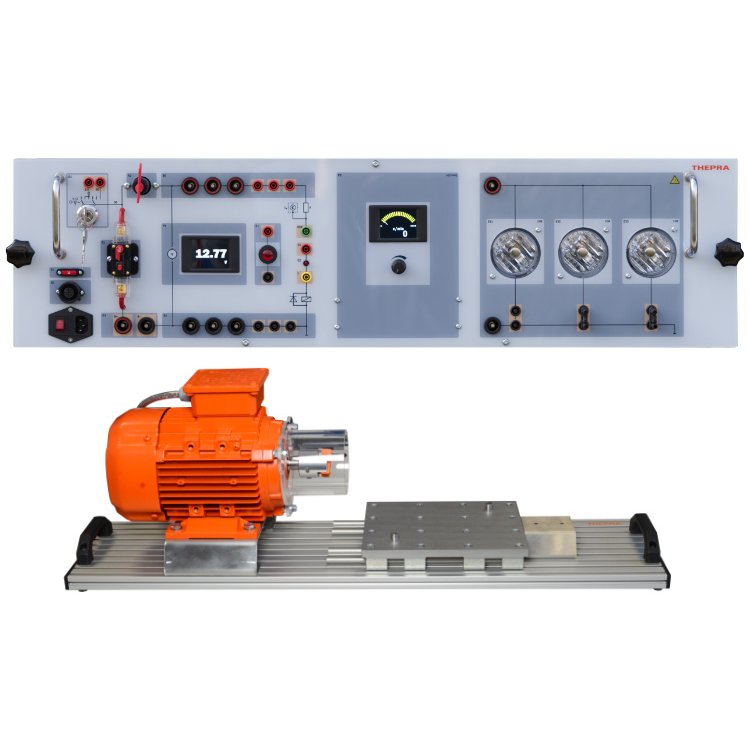

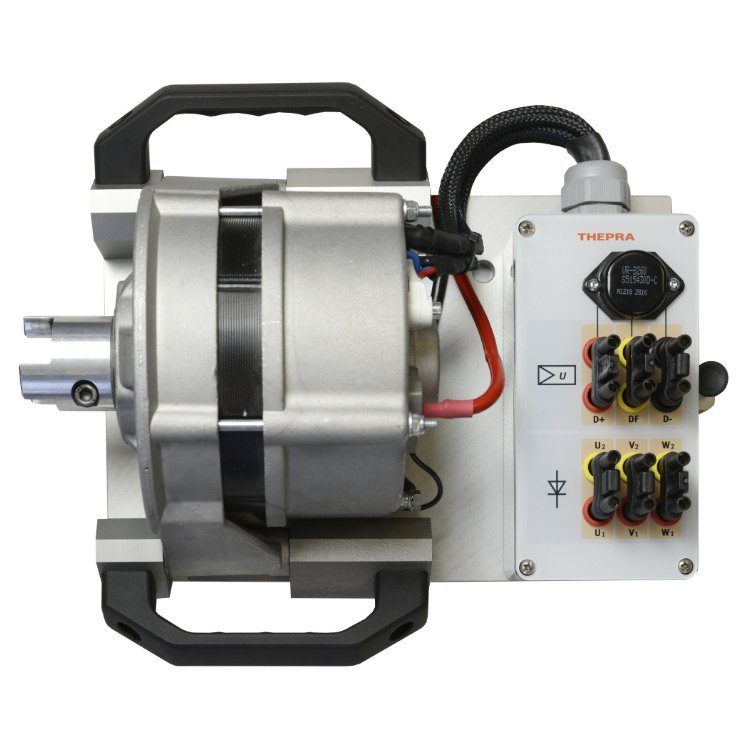

Die Generator-Antriebseinheit dient zur Aufnahme der einfach und schnell wechselbaren Generatoren und ermöglicht einen stufenlos regelbaren Antrieb. Die Systemplatte „Ansteuerung Generator“ stellt sämtliche Anschlussmöglichkeiten für die erforderliche Verkabelung bereit. Die Batteriespannung sowie die Drehzahl des Generators werden übersichtlich auf einem Display angezeigt.

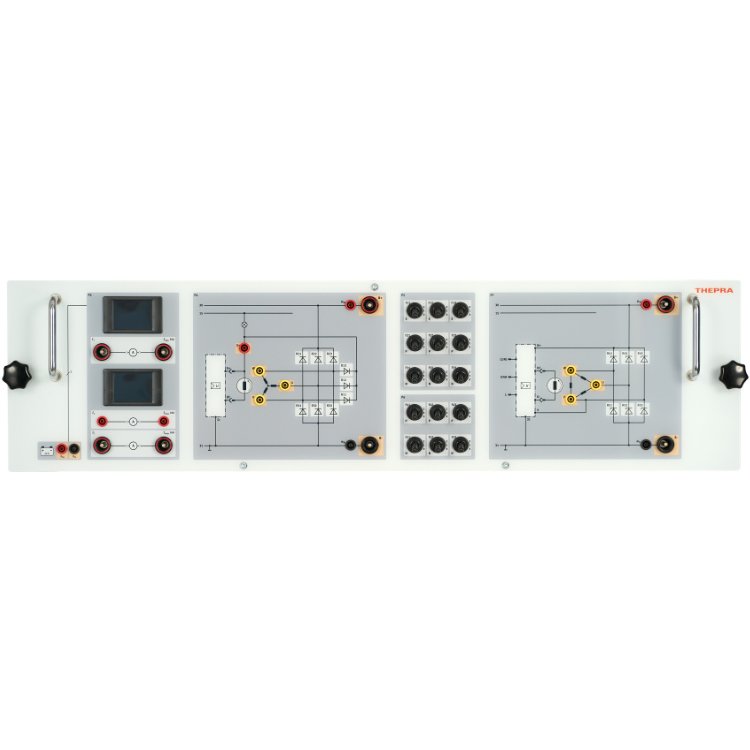

Ergänzend dazu ermöglicht die Systemplatte „Gleichrichtung Generator“ eine detaillierte Untersuchung der Generatorfunktion. Drei integrierte Amperemeter zeigen Erregerstrom, Ladestrom und Verbraucherstrom an und erleichtern so die Analyse unterschiedlicher Betriebsszenarien. Zwei Diodenfelder stehen zur manuellen Gleichrichtung über Schalter zur Verfügung. Diese sind passend ausgelegt für Generatoren mit Transistorregler sowie mit Multifunktions- bzw. LIN-Bus-Regler. Die einzelnen Dioden lassen sich über Schalter in jeweils drei Stellungen schalten, wodurch auch gezielte Fehlerschaltungen realisiert werden können.

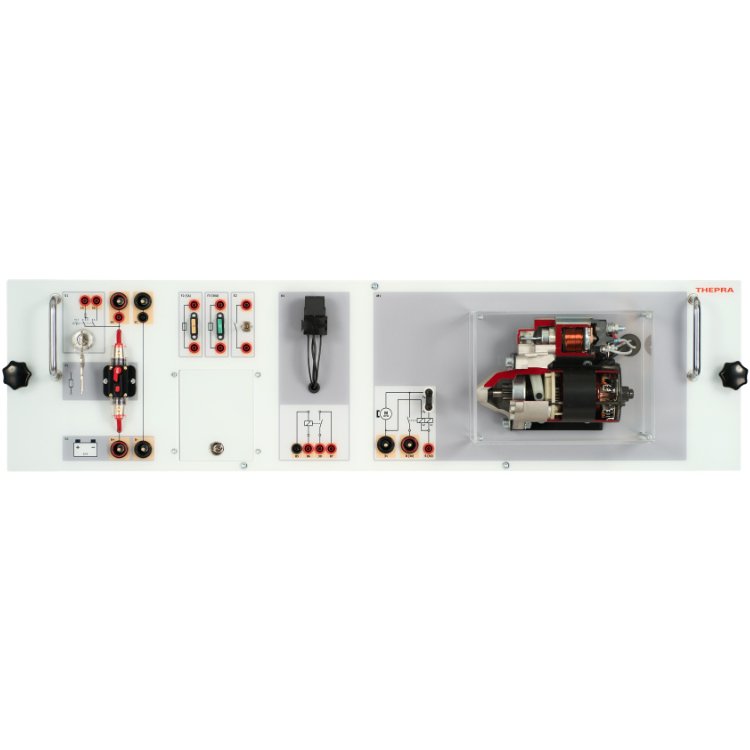

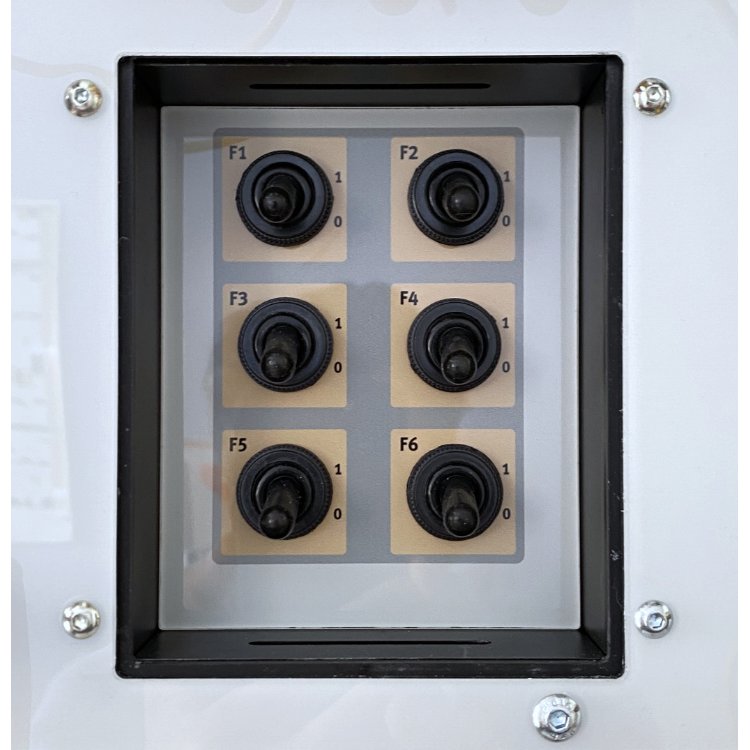

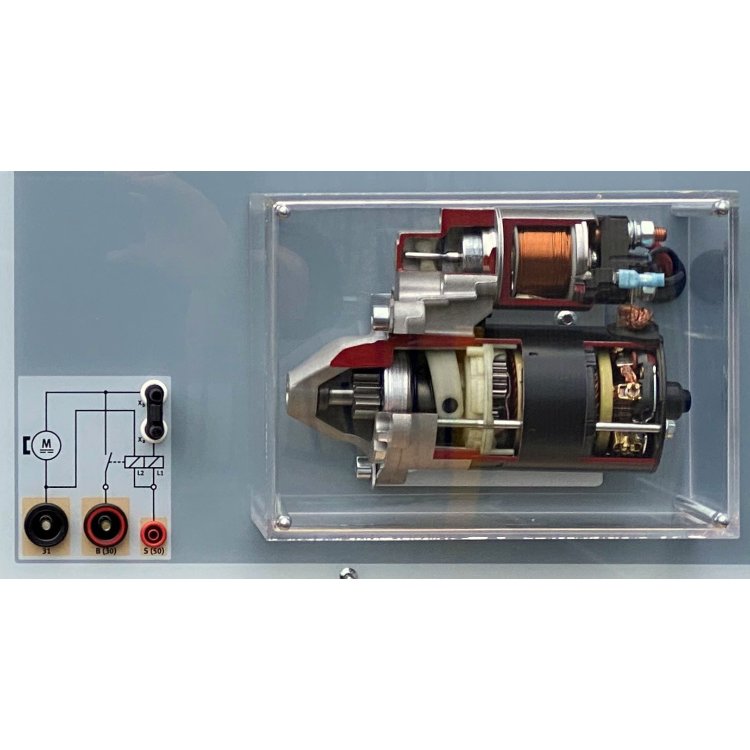

Mit der Themenplatte Starter (Anlasser) wird das System um einen weiteren praxisrelevanten Baustein ergänzt. Ein funktionsfähiger Starter wird gemäß Stromlaufplan angeschlossen. Der Anlasser ist aufgeschnitten, sodass Bauteile und Schaltfunktionen sichtbar sind. Insgesamt können sechs unterschiedliche Fehler aufgeschaltet werden. Auch hier ist für den Betrieb eine handelsübliche Fahrzeugbatterie erforderlich..

Ihr Mehrwert:

• Realitätsnahe Ausbildung mit Originalkomponenten
• Modular erweiterbar und flexibel einsetzbar
• Ideal für Berufsschulen, Bildungszentren und Werkstätten
• Perfekt zur Vorbereitung auf die Praxis im Kfz-Alltag

Dieses Trainingssystem verbindet technische Tiefe mit didaktischer Klarheit – für eine Ausbildung, die begeistert und nachhaltig wirkt.


Im Überblick

Merkmale

•  Schaltplangerechtes Verkabeln der Komponenten
•  Verwendung von werkstattüblichen Messgeräten
•  Digitale Anzeigen für Batteriespannung und Generatordrehzahl
•  19 x Anschlüsse in 4mm Sicherheitsausführung, 10 x Anschlüsse in 6mm Sicherheitsausführung
•  Didaktisch aufbereitete Unterlagen mit Arbeitsblättern und den zugehörigen Lösungen

Lerninhalte

• Funktion des Generators, Funktion des Reglers, Funktion der elektrischen Schaltung
•  Betriebssituationen mit Erregerstrom, Ladestrom und Verbraucherstrom
•  Batterieladung mit dem Generator
•  Belastung des Generators, Drehstromgeneratorprüfung
•  Benennen von elektrischen und elektronischen Bauelementen, Baugruppen und Systemen
•  Messen und Beurteilen von elektrischen Größen und Signalen

Ausstattung

•  T-Varia Systemplatte passend zum T-Varia Gerätewagen. Ausführung mit farbigem Digitaldruck hinter Plexiglas, Schaltbilder und Symbolen
•  1 x integrierte Ansteuerung für stufenlos regelbaren Antriebsmotor
•  2 x digitale Anzeigen für Batteriespannung und Generatordrehzahl
•  Verbraucher- und Lasteinheit, 3 x zuschaltbare Lampen, 2 x Kontrolllampen
•  1 x Flachstecksicherung, 1 x Hauptsicherung (wiedereinschaltbar), 1 x Batterietrennschalter, 1 x Zündstartschalter mit Schlüssel

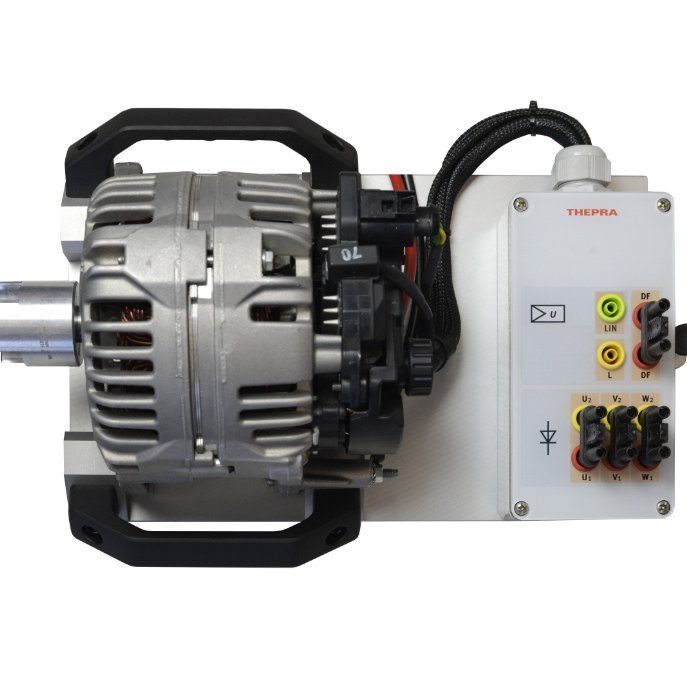

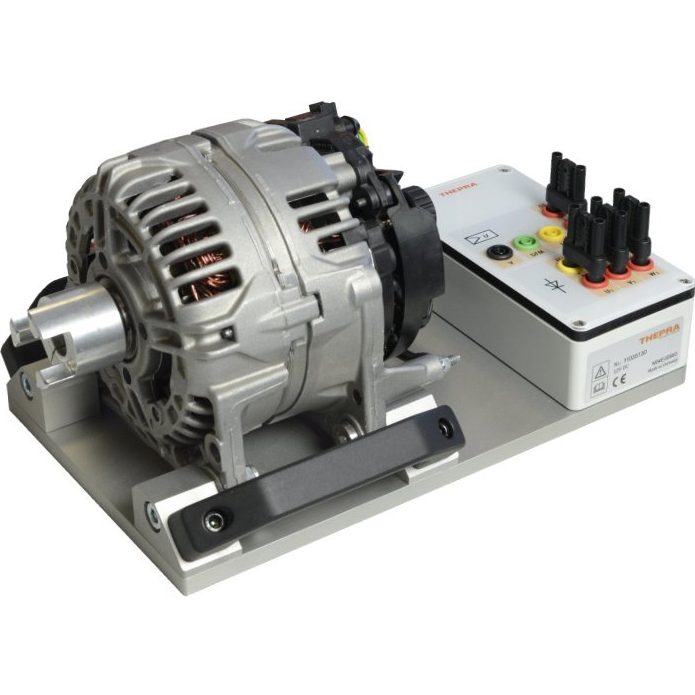

•  Generator Antriebseinheit auf Aluminium-Profilplatte zur Verwendung auf der Tischplatte des Gerätewagens. Aufnahme von wahlweise: Generator mit Transistorregler,  Generator mit Multifunktionsregler oder  Generator mit LIN-Bus Regler
•  Kabelsatz komplett mit passenden Laborleitungen in Sicherheitsausführung
